Widerstandstragkörper

Wir bieten Ihnen die Lieferung von Keramikunterlagen der
Widerstände, und anderer elektrischen Bauelemente an. Die Herstellung von Keramikunterlagen in jeglichen Formen und Größen auf Basis Ihrer eigenen Zeichnungen ist auch möglich.

Unten finden Sie die Stückliste unserer serienmäßigen Unterlagen (Stand: 01.10.2011):

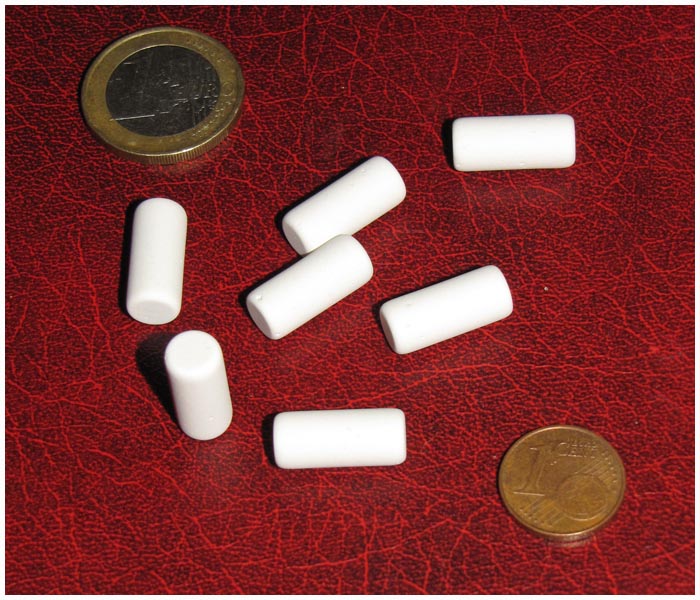

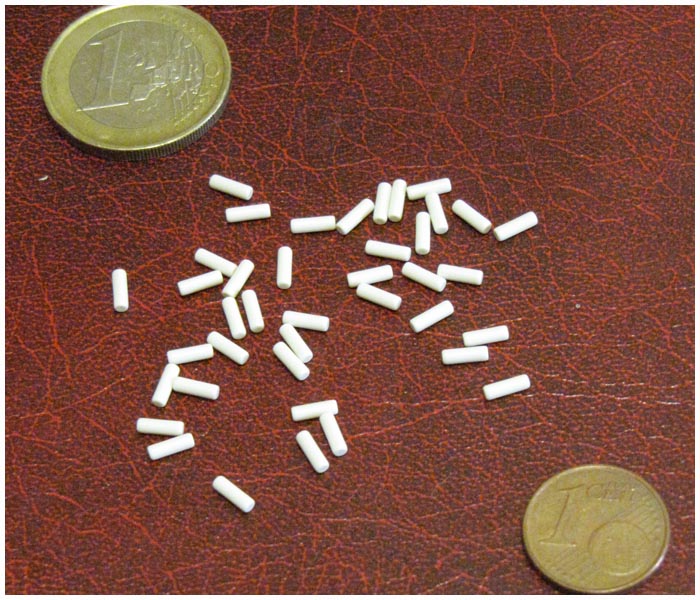

Lfd. Nr. Erzeugnisnummer Außenmaße der Erzeugnisse Foto
Länge L, mm Durchmesser D, mm Radius R, mm
1 CR13 1.3±0.02 2.7±0.08 0,25~0,35
2 CR17 1.7±0.03 5.2±0.1 0,35~0,45
3 CR232 2.32+0.015 6.2-0.3 0,35~0,55
4 CR3 3±0.03 8±0.15 0,40~0,70
5 CR35 3.5±0.04 10±0.20 0,40~0,70
6 CR4 4±0.05 14±0.3 0,50~0,80
7 CR54 5.4+0.06 11.8-0.5 0,50~0,81
8 CR74 7.4+0.065 17-0.6 0,60~1,00

Wir können Ihnen zur Ihren Auswahl zwei Arten des Werkstoffs – mit einem Al2O3-Gehalt von mindestens 68% und mindestens von 95% anbieten. Die Eigenschaften der Materialien sind in der Liste unten aufgeführt:

Kennziffern des Werkstoffs mit dem Al2O3-Gehalt mindestens von 68%

Lfd. Nr. Bezeichnung der Kennzahl Wert der Kennzahl

1

Dichte, g/cm3, mindestens

3.1

2

Wasseraufnahme in %, höchstens

0.01

3

Biegefestigkeit sи, МPа, mindestens

170

4

Mittlerer linearer thermischer Ausdehnungskoeffizient, bei Temperatur von 20 bis 800 °С

6.7x10-6

5

Wärmeleitfähigkeit, W·m-1·К-1, bei Temperatur von 20 bis 100°С

4,1

6

Durchschlagfestigkeit, kV·mm-1, bei Frequenz 50 Hz, mindestens

10

7

Spezifischer Volumenwiderstand Оhm·cm, mindestens, bei Temperatur 20°С

1014

8

Relative Dielektrizitätskennzahl, bei Frequenz 1 МHz

7.5

9

Dielektrischer Verlustfaktor bei Frequenz 1MHz, höchstens

>0.01

10

Oberflächengüte der Erzeugnisse, Ra

0.5



Kennziffern des Werkstoffs mit einem Al2O3-Gehalt von mindestens 95%

Lfd. Nr.

Bezeichnung der Kennzahl

Wert der Kennzahl

1

Dichte, g/cm3, mindestens

3.6

2

Wasseraufnahme in %, höchstens

0.01

3

Biegefestigkeit sи, МPа, mindestens

300

4

Mittlerer linearer thermischer Ausdehnungskoeffizient, bei Temperatur von 20 bis 800 °С

8x10-6

5

Wärmeleitfähigkeit, W·m-1·К-1, bei Temperatur von 20 bis 100°С

25

6

Durchschlagfestigkeit, kV·mm-1, bei Frequenz 50 Hz, mindestens

15

7

Spezifischer Volumenwiderstand Оhm·cm, mindestens, bei Temperatur 20°С

>1012

8

Relative Dielektrizitätskennzahl, bei Frequenz 1 МHz

9.,5

9

Dielektrischer Verlustfaktor bei Frequenz 50 Hz, höchstens

0.5

10

Oberflächengüte der Erzeugnisse, Ra

0.4
